水冷防护罩
PB-8009DH
产品特性
水冷护罩是电视监控系统中心不可少的设备，为摄像机在高温环境中正常工作提供可靠保证，该设备采用双层不锈钢制成，冷却水通过夹层循环达到冷却效果，前端盖通过压缩空气形成风帘起到防尘作用，304不锈钢材质具有较好的抗腐蚀能力。
产品参数
型号 | PB-8009DH | |
基本参数 | 制造标准 | 企标 |
结构型式 | 双层不锈钢 | |
防护等级 | IP67 | |
进线口 | 2个防水进线口 内孔直径φ10 | |
进出水口 | G1/2" | |
视窗除尘接口 | M8 | |
机械特性 | 材质 | 304、316L不锈钢可选 |
视镜玻璃尺寸(mm) | φ65 | |
外形尺寸(L×W×H)mm | 330×φ133×155 | |
内腔尺寸mm | 280×φ110 | |
重量(kg) | 5.3(裸重) | |
使用要求 | 使用环境 | 钢铁厂、水泥厂、火力发电厂等高温或高粉尘监控场景 |
使用温度（℃） | 0～+200 | |
相对湿度 | ≤80%（40℃） | |
大气压力（Kpa） | 86～106 | |
粉尘浓度（mg/m3） | ≤200(以水泥粉尘为标准） | |
入口水温（℃） | ≤35 | |
流量(L/s) | 0.3～0.6 | |
入口水压(Mpa) | 0.1 | |
除尘压缩空气压(Mpa) | 0.1～0.4 | |
空气流量（L/s） | 0.3～0.6 | |
附水冷护罩设备接线图与装箱单 | ||

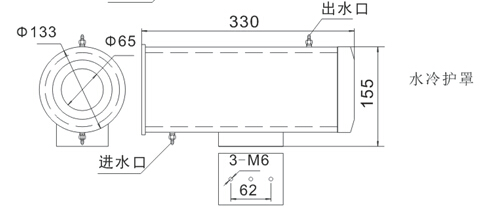

产品外形尺寸图
