专用一体机

200万高清网络一体化机芯

PC-LI2036-C28

产品特性

  • 超宽动态,自动宽动态,0-100 数字调整
  • 200万像素,逐行扫描CMOS

  • 最高分辨率 1920×1080

  • 36倍光学变倍,焦距为 6.8-244.8mm

  • 支持3D数字降噪

  • H.265编码实现低码率

  • 支持强光抑制,区域遮挡,去雾,走廊模式,移动侦测,视频遮挡等

  • 支持最大 128G MicroSD 卡本地存储

  • 接口丰富,功能扩展方便

  • 方便接入球机,云台,支持画中画框选云台联动

  • 画中画的图像支持反转,定焦图像可设置大小和移动位置

产品参数

双目参数:

光学参数

传感器

1/1.8" Sony CMOS IMX385

焦距

6.8-244.8mm,36倍光学变倍

光圈值

F1.5-F4.8

视场角

水平64.8-1.8度(广角-望远)

近摄距离

0.1m-1m(广角-望远)

变倍速度

大约5 秒

日夜转换模式

双滤光片切换同步图像,自动,彩色,黑白,

扫描系统

逐行扫描

参数设置

分辨率

PAL:25fps(1920x1080); NTSC:30fps(1280x720)

照度

 彩色@0.002Lux ;黑白@0.0002Lux

视频输出

网络编码输出

图像调节

亮度,对比度,饱和度,锐度,色度等可调

图像设置

机芯功能可通过客户端或 IE 浏览器调整

通用参数

区域遮挡,抗闪烁,去雾,走廊模式,镜像,翻转,背光补偿,强光抑制,曝光补偿,增益,守望,掉电记忆,花样扫描

ROI

4区域设置

聚焦模式

自动/手动/半自动

曝光模式

自动曝光/快门优先/手动曝光

电子快门

1/25~1/100000

白平衡

自动 /手动

宽动态

超级宽动态,自动宽动态,0-100 数字调整

数字降噪

3D自动/手动

镜头初始化

内置

信号系统

PAL/NSTC

网络功能

存储功能

支持 MicroSD 存储 128G  (建议使用class10)

智能功能

移动侦测,视频遮挡,断网,硬盘错误,IP 冲突,磁盘满

支持协议

TCP/IP,HTTP,DHCP,DNS,DDNS,RTP,RTSP,PPPoE,SMTP,NTP,UPnP,SNMP,FTP,802.1x,QoS,HTTPS,(IPv6可选)

接入协议

ONVIF2.4,GB/T28181(可选), FV协议(私有)

双码流

1080P/720P+D1/CIF

音频压缩标准

G711A/G711U/ACC

视频压缩标准

H.264、H.265

通用功能

密码保护,心跳,多用户访问控制

接口定义

接口

36pin FFC (包括网口、RS485、RS233、CVBS、Alarm In/Out、Audio In/Out、USB、Power)

通信

对外通信 RS232 接口, RS485 接口,Pelco 协议 ,VISCA协议

一般范围

工作温度

-10℃~60℃,湿度小于90%(无凝结)

电源供应

DC12V±10%

功耗

静态 3w 动态 4.5w

尺寸

124.05*53.6*66.35mm

单目参数:

光学参数

传感器

1/2.8" Sony CMOS IMX307

镜头

2.8mm定焦镜头

焦距

3.3±5%

光圈值

F2.2±10%

视场角

水平97.8度 垂直52.9度 对角117.9度

日夜转换模式

双滤光片切换同步图像,自动,彩色,黑白,定时,阈值控制,翻转

扫描系统

逐行扫描

参数设置

分辨率

50HZ:25fps(1920x1080) 60HZ:30fps(1920x1080)

50HZ:25fps(1280x720) 60HZ:30fps(1280x720)

照度

0.01Lux @(F1.5,AGC ON)彩色 ,0.005Lux @(F1.5,AGC ON)黑白

图像调节

亮度,对比度,饱和度,锐度,色度等可调

图像设置

机芯功能可通过客户端或 IE 浏览器调整

通用参数

区域遮挡,抗闪烁,走廊模式,镜像,翻转,背光补偿,强光抑制,曝光补偿,增益,

ROI

4区域设置

曝光模式

自动曝光/快门优先/手动曝光

电子快门

1/25~1/100000

白平衡

自动 /手动

宽动态

超级宽动态,自动宽动态,0-100 数字调整

数字降噪

3D自动/手动

信号系统

PAL/NSTC

网络功能

双码流

1080P/720P+D1/CIF

视频压缩标准

H.265/H.264

接口定义

接口

40pin FFC 同向

一般范围

工作温度

-10℃~60℃,湿度小于90%(无凝结)

功耗

静态 1W 动态 2W

尺寸

48*24*24mm


产品外形尺寸图

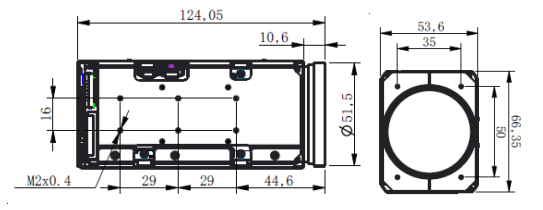

机芯尺寸示意图:

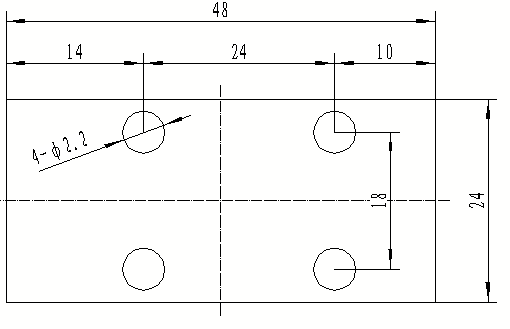

定焦板尺寸示意图:

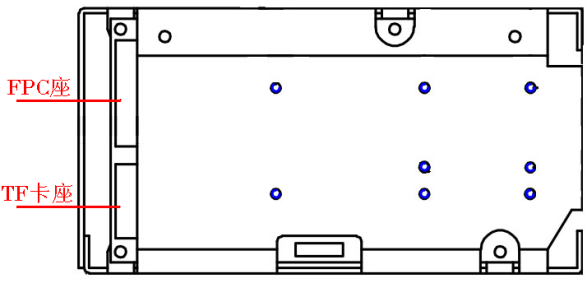

接线定义:
