200万像素,星光42倍光学,AF自动聚焦
H.264、H.265、H.264+、H.265+
最大256G TF CARD
支持走廊模式,强光抑制,透雾
支持三码流
支持BMP/JPG抓图
120dB宽动态
内含1.0T智能算力,视频结构化
适用场所:
适用于各种球机、云台等产品监控。
光学参数 | 传感器 | 1/2.8" CMOS |
焦距 | 7.2-300mm,42倍光学变倍 | |
快门 | 1/25~1/100000 | |
光圈值 | F1.8-F6.5 | |
照度 | 彩色@0.005Lux , 黑白@0.0005Lux | |
水平视场角 | 42-1度(广角-望远) | |
近摄距离 | 1.2m-1.5m(广角-望远) | |
变倍速度 | 大约5秒(光学、广角-望远) | |
日夜转换模式 | 双滤光片切换,自动,彩色,黑白 | |
切换判定方式 | 图像算法,时间段,串口触发 | |
参数设置 | 分辨率 | 主码流:PAL:(1920x1080,1280x720)25fps NTSC:(1920x1080,1280x720) 30fps 辅码流:PAL:(720x576,352x288)25fps NTSC:(720x480,352x240) 30fps 第三码流:PAL:(1280x720,720x576,352x288)25fps NTSC:(1280x720,720x480,352x240) 30fps |
数字变倍 | 16倍 | |
聚焦模式 | 自动/手动/半自动/一次聚焦(自动模式下生效) | |
宽动态 | 120dB | |
图像调节 | 亮度,对比度,饱和度,锐度,色度等可调 | |
图像设置 | 区域遮挡,抗闪烁,去雾,镜像,翻转,背光补偿,强光抑制,坏点补偿,守望,掉电记忆,电子防抖,畸变校正,三维定位 | |
ROI | 4区域设置 | |
Smart功能 | Smart检测 | 周界检测、拌线检测、音频检测 |
网络功能 | 智能报警 | 移动侦测,视频遮挡,断网,硬盘错误,IP冲突,磁盘满 |
支持协议 | TCP/IP,JCMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,PPPoE,NTP | |
接入协议 | ONVIF,GB/T28181,主动注册 | |
压缩标准 | 通用功能 | 三码流,密码保护,心跳,IP黑白名单,断网本地存储,断网续传,最大20路预览 |
压缩标准 | H.264、H.265、H.264+、H.265+:Baseline,High Profile MJPEG | |
压缩输出码率 | 64Kbps~16Mbps | |
音频压缩标准 | G.711A、AAC、G.711U、G726 | |
音频压缩码率 | 8/16Kbps | |
智能算力 | 智能算力 | 1.0T |
接口定义 | 存储功能 | TF Card 本地存储 256G (建议使用class10) |
36pin FPC接口 | 1个RJ45 10M/100M自适应以太网口 | |
网络指示灯,1组 | ||
RS485,1路 | ||
RS232,1路 | ||
报警输入,1路 | ||
报警输出,1路 | ||
音频输入,1路 | ||
音频输出,1路 | ||
电源接口,1路 | ||
reset复位,1路 | ||
扩展接口 | USB接口1路,URAT接口1路,GPIO接口4路,IR_LED,CDS_SENSOR | |
一般范围 | 通讯定义 | RS232 接口(VISCA协议),RS485 接口(Pelco 协议,FV协议) |
工作温度 | -20℃ - +60℃,湿度小于95%(无凝结) | |
电源供应 | DC 12V±25% | |
功耗 | 静态 2.5w 动态 4.5w | |
尺寸 | 131.6*64*69.6mm |

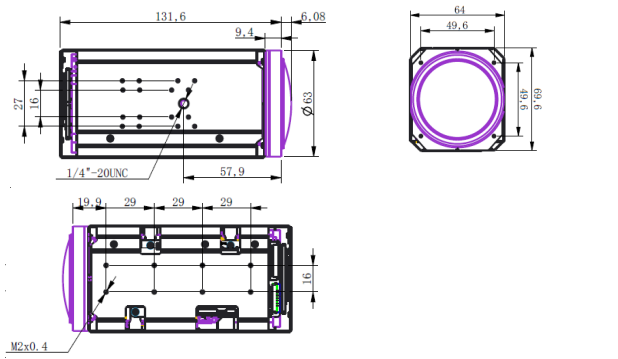

外形尺寸:

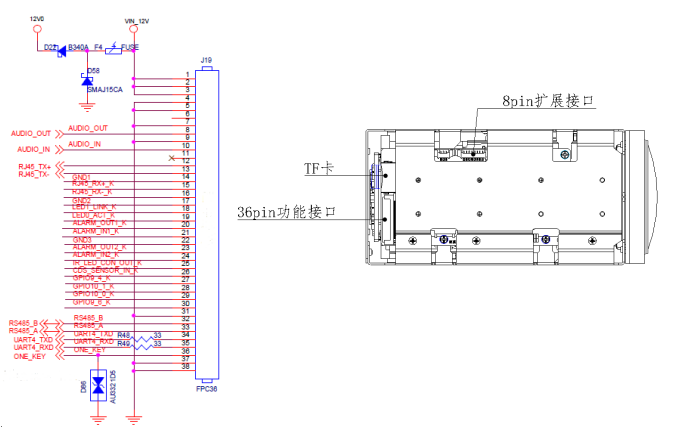

接线定义:
